Oscillateur à pont de Wien
Partie: Electronique
niveau: PT

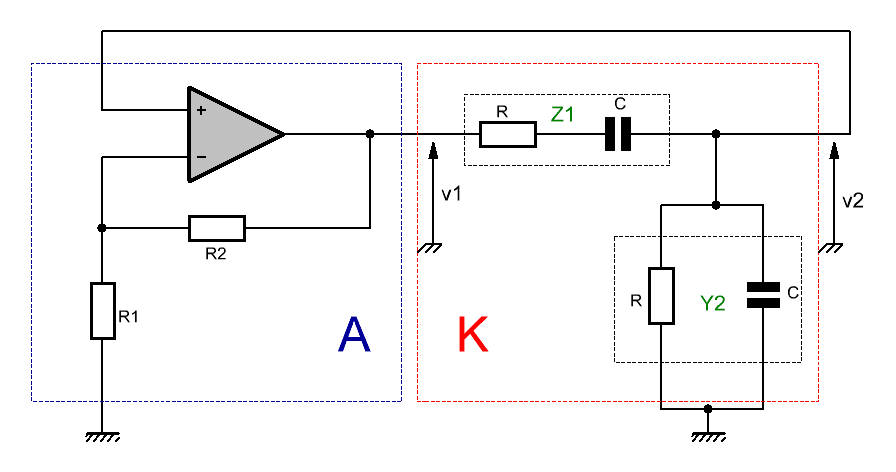

On se propose d'étudier le montage suivant constitué d'un filtre (zone K) d'entrée V_1 et de sortie V_2 et d'un ALI (zone A) supposé ici idéal.

Question:
Montrez que le filtre est en faite un passe bande dont vous établirez la fonction de transfert \underline{H} = \dfrac{\underline{V}_2}{\underline{V}_1}
Réponse
On trouve pour la fonction de transfert du filtre H = \dfrac{RC j \omega}{1 + 3 RC j \omega - R^2C^2 \omega^2}
Question:
Exprimez ensuite la pulsation centrale \omega_0 et le facteur de qualité en fonction de R et C.
Réponse
\omega_0 = 1/(RC) puis Q=1/3
Question:
Étudiez ensuite la fonction de transfert du bloc A. Montrez que ce système peut être assimilé à un gain G dont on précisera l'expression en fonction de R_1 et R_2.
Réponse
Question:
On peut résumer ce système à l'aide du schéma bloc suivant :
En déduire la fonction de transfert globale du système bouclé H_b = \dfrac{V_1}{e}
Réponse
Question:
A quelle condition sur H_b va-t-on observer des oscillations ? En déduire une condition sur R_1 et R_2.
Réponse
Question:
Pour un gain G>3, dessinez sommairement les allures des signaux V_1(t) et V_2(t). (aucun calcul n'est attendu dans cette question).
Réponse
auteur(s) : Maxence Miguel-Brebion
contibuteur(s) :
source(s) : cours PSI/PSI* Physique tout en un, Dunod
